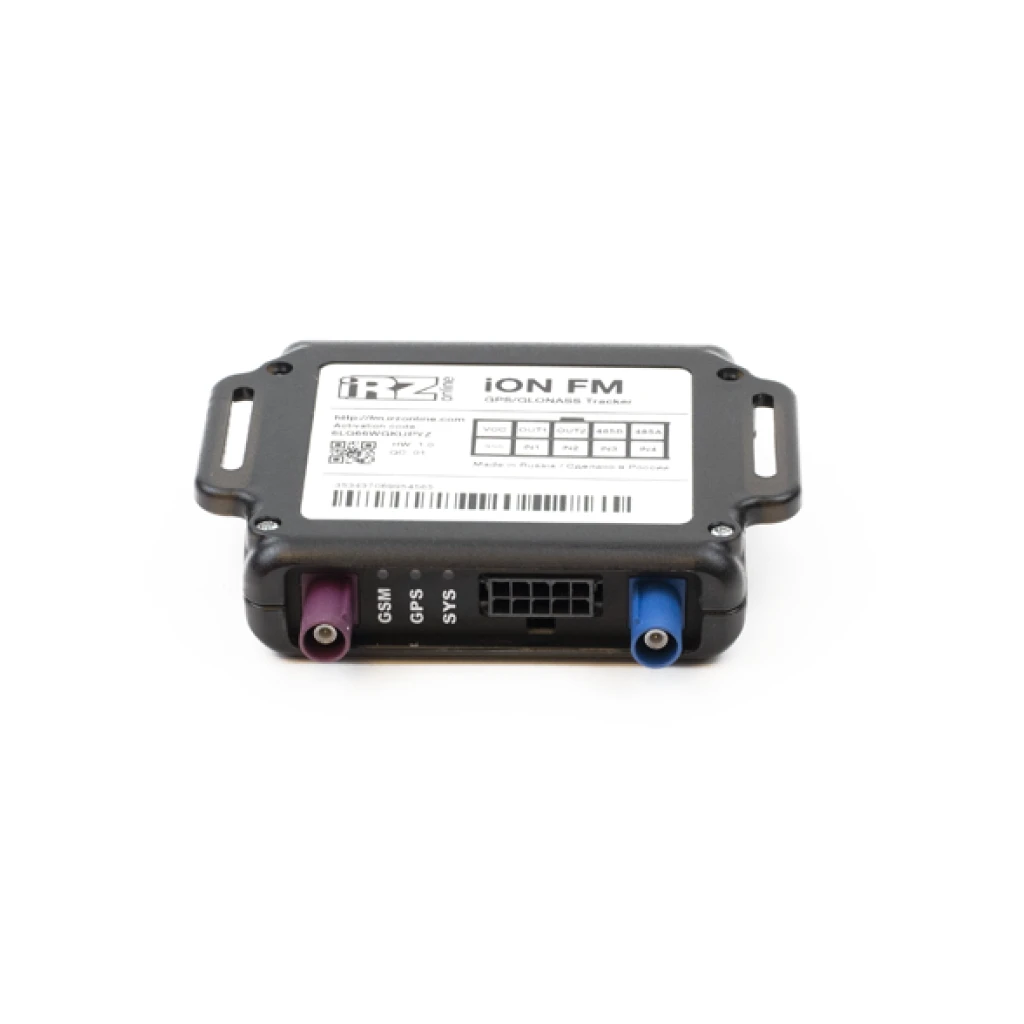

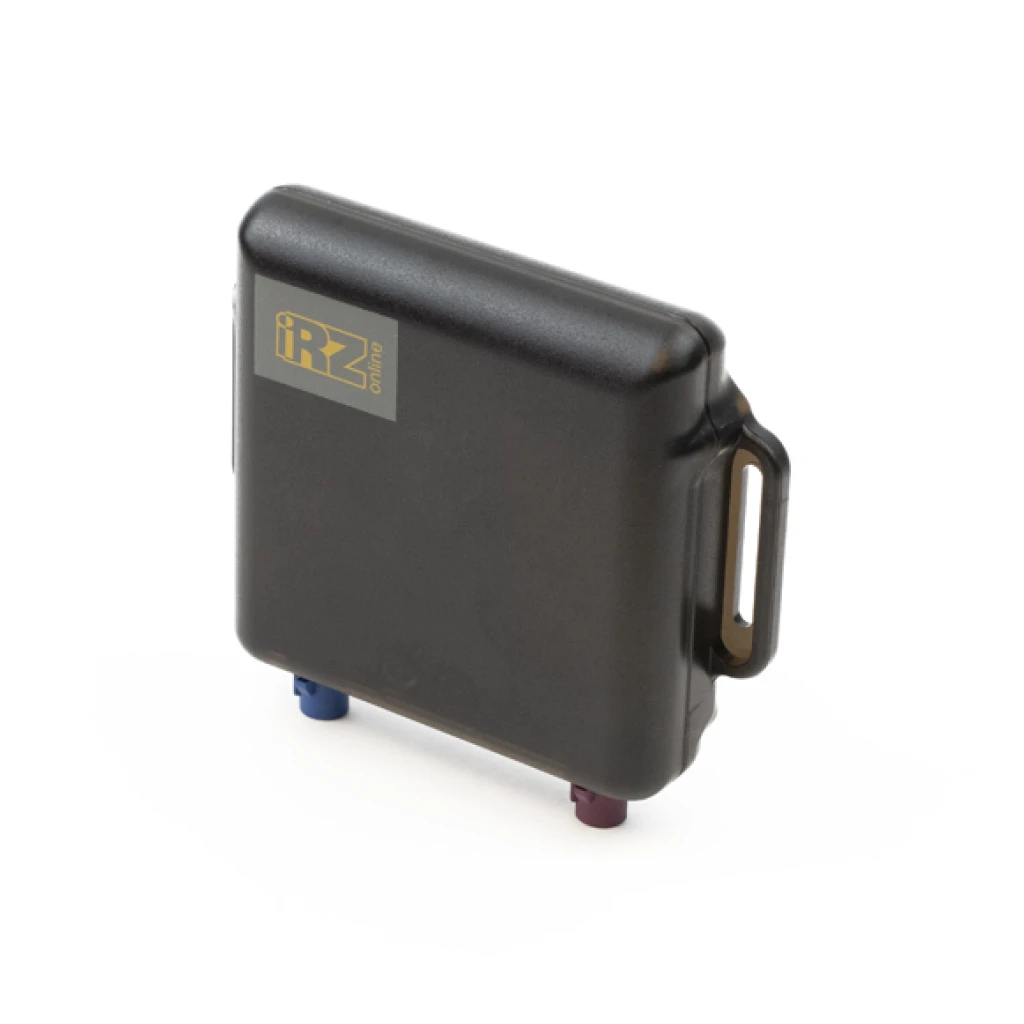

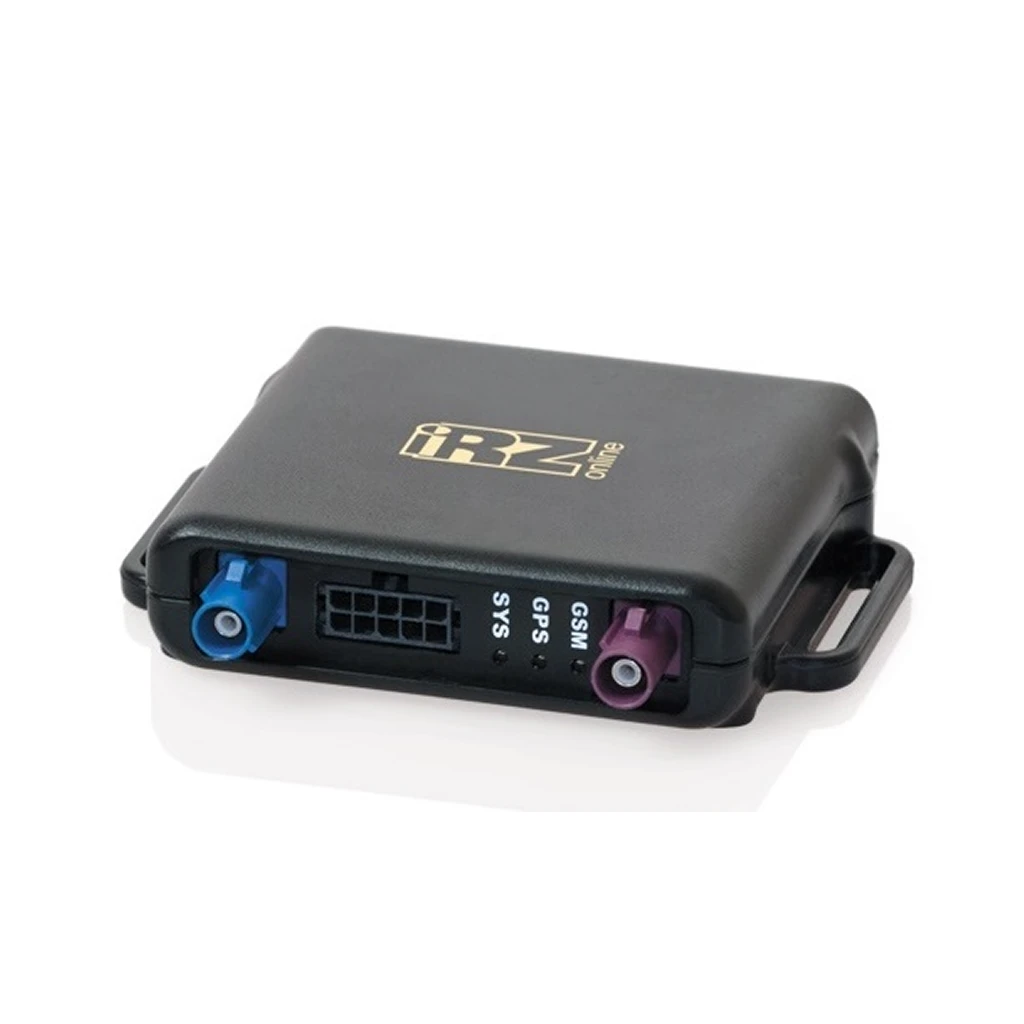

GPS/ГЛОНАСС терминал iON FM

• Инструкция на GPS/ГЛОНАСС терминал iON FM

iON FM – недорогой GPS/ГЛОНАСС -трекер с возможностью подключения различных датчиков и другого внешнего оборудования. Устройство поддерживает интерфейс RS485, имеет 4 универсальных входа, каждый из которых может быть настроен как аналоговый, дискретный, частотный или счетный вход. Все входы, выходы и питание вынесены на 10-контактный разъем Microfit. Также имеется 2 выхода (открытый коллектор). К любым двум входам одновременно могут быть подключены внутренние подтяжки по питанию.

Встроенная flash-память позволяет устройству собирать данные при отсутствии GSM-сигнала, чтобы затем передать сведения о маршруте ТС.

iON FM питается от бортовой сети и дополнительно имеет встроенный аккумулятор, который позволяет устройству работать даже при выключенном аккумуляторе ТС, а продвинутый режим энергосбережения увеличивает время работы без питания от сети на более долгий период.

Основные возможности терминала

• оповещение об отключении питания (по e-mail и SMS)
• удаленное обновление прошивки
• определение координат по GPS, ГЛОНАСС, LBS
• питание от бортовой сети ТС
• встроенный аккумулятор (автономная работа при отсутствии питания от сети)
• встроенная flash-память (запись координат при отсутствии сигнала GSM)
• возможность подключения датчиков уровня топлива
• возможность подключения датчиков через 4 универсальных входа или интерфейс RS-485
• возможность подключения внешних исполнительных механизмов и устройств через 2 выхода
• разъемы FAKRA для антенн

Технические характеристики

• навигационный приемник: GPS/ГЛОНАСС
• канал передачи данных: GSM/GPRS 900/1800 МГц
• антенны:
• внешняя GPS/ГЛОНАСС
• внешняя GSM
• Flash-память: 16 Мб
• SIM-карта: внешний лоток или опционально SIM-чип
• встроенный акселерометр: 3-осевой
• встроенный аккумулятор Li-Pol: 550 мАч
• индикация: 3 светодиода (GSM, GPS, режим работы)
• напряжение питания: от 8 до 48 В

Электрические характеристики

• защита от перенапряжения: до 110В
• максимально допустимое напряжение питания в долговременном режиме: 55В
• ток потребления в различных режимах (при напряжении бортовой сети - 12 В) не более:
• 100 мА (рабочий режим, аккумулятор заряжен)
• 250 мА (рабочий режим, аккумулятор разряжен)
• до 10 мА (спящий режим)
• встроенная защита аккумулятора от перезаряда, полного разряда и короткого замыкания
• встроенная защита аккумулятора от заряда при t<0ºС и t>45ºС
• время работы от полностью заряженной АКБ (при отсутствии внешнего питания): не менее 4 ч
• cрок службы внутренней аккумуляторной батареи: 500 циклов заряда/разряда, но не более 3 лет

Физические характеристики

• материал корпуса: пластик
• размеры: 94 x 74 x 20 мм
• диапазон рабочих температур: от -30°C до +80°C
• вес, не более: 90 г.

Разъемы и интерфейсы

• разъем Microfit 10:
• питание устройства
• интерфейс RS485
• 4 универсальных входа (аналоговый, дискретный, частотный)*
• 2 выхода (открытый коллектор)*
• разъем FAKRA: Подключение внешней антенны GPS
• разъем FAKRA: Подключение внешней антенны GSM
• держатель SIM-карты (внутри корпуса): Mini SIM (стандартная SIM-карта)
• разъем Micro USB: Подключение к ПК для настройки

* 6 входов/выходов
